JVB 視頻測量儀
JVB 視頻測量儀
1、底座與立柱均采用高精密大理石，保證機械系統穩定；
2、Z軸采用精密直線滑塊導軌加配重塊，鏡頭上下升降受力均衡確保精度。
3、激光定位指示器，快速尋找被測量工件位置。
4、鏡頭：0.7X-4.5X定格卡位鏡頭。
5、X、Y裝有光柵尺，定位精度高，Z軸選配安裝光柵尺后可做高度測量。
產品特點
1、底座與立柱均采用高精密大理石，保證機械系統穩定；
2、Z軸采用精密直線滑塊導軌加配重塊，鏡頭上下升降受力均衡確保精度。
3、激光定位指示器，快速尋找被測量工件位置。
4、鏡頭：0.7X-4.5X定格卡位鏡頭。
5、X、Y裝有光柵尺，定位精度高，Z軸選配安裝光柵尺后可做高度測量。
產品用途
視頻測量儀是制造行業的計量部門或車間檢查站廣泛使用的一種多用途計量儀器。能高效地測量各種工件的外形尺寸、角度和位置；刀具、摸具、量具的幾何參數；電路板的線條寬度、距離和元件焊裝的尺寸和位置。

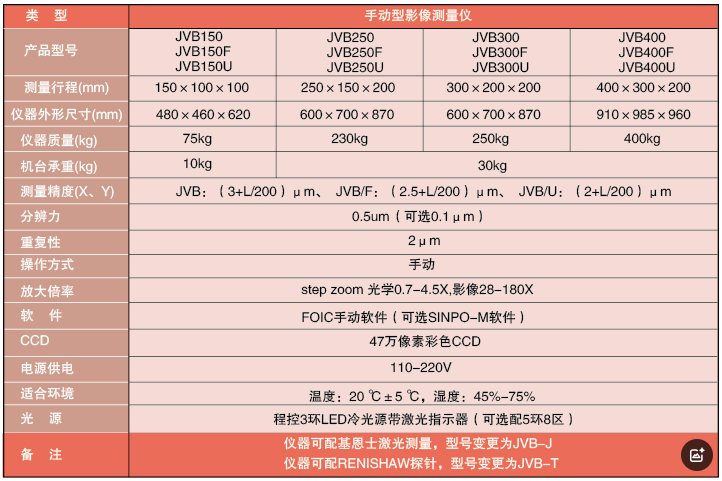

技術參數
類別 | 手動型視頻測量儀 | |||
產品型號 | JVB150 | JVB250 | JVB300 | JVB400 |
測量行程(mm) | 150×100×100 | 250×150×200 | 300×200×200 | 400×300×200 |
儀器外型尺寸 | 480×460×620 | 600×700×870 | 600×700×870 | 910×985×960 |
儀器重量(KG) | 75 | 230 | 250 | 400 |
機臺承重(kg) | 10 | 30 | ||
測量分辨率 | 0.5um | |||
測量精度 | (3+L/200)um | |||
重復性 | 2um | |||
操作方式 | 手動 | |||
放大倍率 | step zoom 光學0.7-4.5X,影像28-180X | |||
軟件 | FOIC手動軟件（可選SINPO-M軟件） | |||
CCD | 41萬像素彩色CCD | |||
電源供電 | 110-220V | |||
適合環境 | 溫度:20±5℃,濕度:45%-75% | |||
光源 | 程控LED冷光源 | 程控3環8區LED冷光源（可選配5環8區） | ||
|
|
