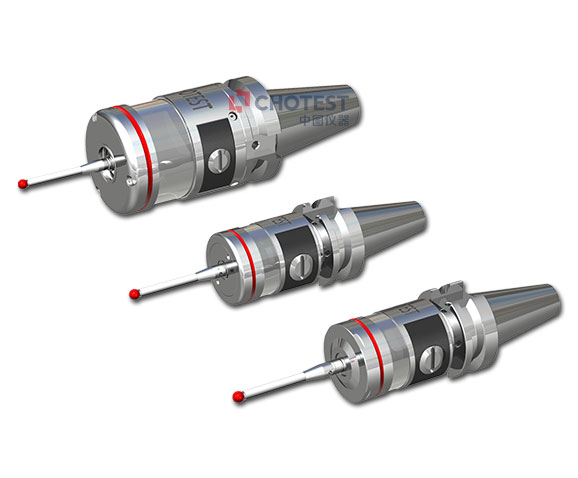

產品型號：COMP40-2系列

產品名稱：無線觸發測頭

信號傳輸類型：無線電信號

工作距離：10m

開啟方式：M代碼

限制轉速：最大1000轉/分

單項重復觸發精度2δ：1μm，2μm

觸測方向：±X/±Y/﹢Z

最大越程極限：XY：12.5mm，+Z：6mm

XY觸發力50mm測針：0.5N～0.9N

Z觸發力/N：5.8N

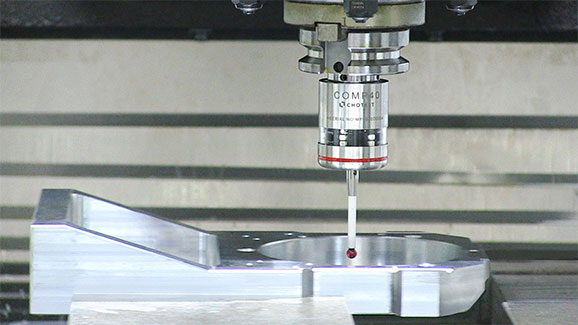

 適用于高精度零件檢測、薄壁零件檢測、模具曲面檢測、大尺寸零件在線測量、大批量在線測量、渦輪葉片檢測等。主要功能：

1.工件坐標設置：設置工件原點，修正工件坐標系，確定毛坯加工量。

2.零件找正：工件找正，判定工件裝夾定位是否準確，是否夾緊變形。

3.尺寸測量：臺階高測量、尺寸測量、直徑測量。

4.位置測量：孔間距測量、垂直度測量、位置度測量、角度測量等。

5.曲面測量：葉片形狀測量、模具曲面測量、復雜形狀測量。

6.序后檢測：工件測量完成，尺寸超差報警，修正刀補。

7.工件有無判斷。

8.同時兼容工件測頭及3D對刀儀。

9.手機APP編程教學軟件。

產品具有以下突出優點：

1.高重復精度：單向重復精度<1μm。

2.超長待機時間：采用一次性電池，方便更換，最長六個月不換電池。

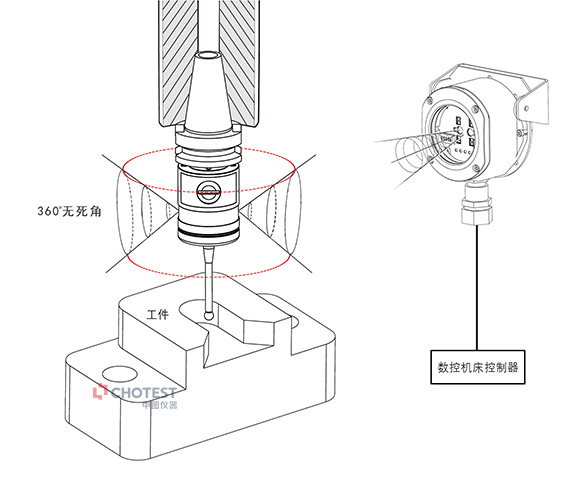

3.全包圍式吸能設計：獨特的360°全包圍式吸能設計，操機出現意外時，緩沖主軸沖擊力。

4.高等級防護設計：測頭、接收機本體防護等級達到IP68。

5.組合式診斷LED指示燈：實時、準確顯示測頭當前工作狀態。

 1、測頭主要技術參數：

1)電池：兩節1/2AA  3.6V鋰電池；

2)存儲溫度：（-25~70）℃；

3)工作溫度：（5~55）℃；

注2：在采用50 mm直測針測試時的越程量。

注3：在采用50 mm直測針、測頭速度為480 mm/min的條件下測試時結果。

2、接收器技術參數：

1)傳輸類型：無線電信號

2)工作范圍：最大10m

3)重量：926g

4)電源電壓：12V~30V

5)電源電流：傳輸<100mA，接收<40mA；

6)電纜（到機器控制）：專用13PIN屏蔽電纜，8米或15米；

7)存儲溫度：(-25~70)℃，工作溫度：(5~55)℃；

注：當電壓為24V時，所有輸出均為開路。
